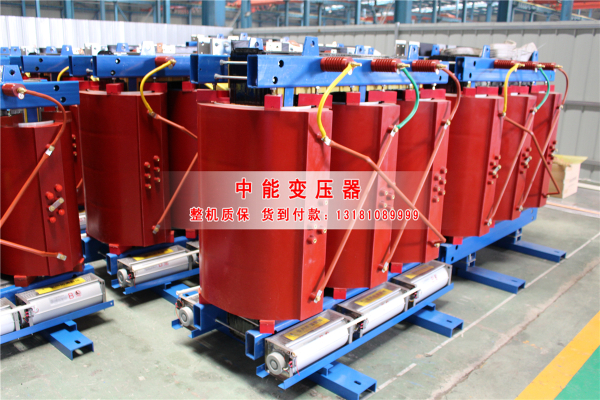

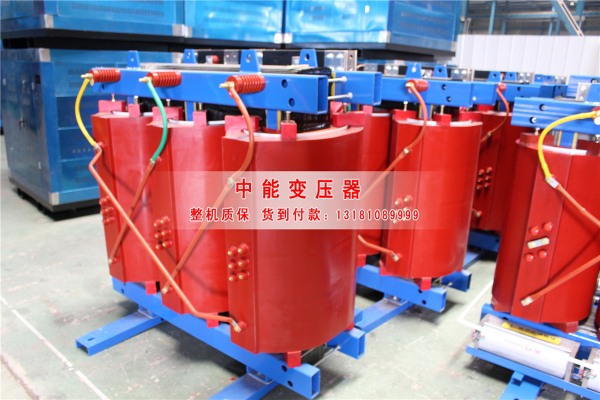

SCB11（SCB13）干式變壓器:

產品概述

 SC(B)10系列10KV環氧樹脂干式變壓器新一代節能產品，該系列配電變壓器產品使用在變壓器電壓直接從10KV電網轉變為400V配電的特殊場合，可減少10KV輸變電環節，使運行維護費用明顯降低。10KV級無勵磁調壓配電變壓器產品通過了鑒定，確立為高新技術產品。 產品具有損耗低、阻燃性好、承受短路能力強、體積小、噪音低、耐雷電沖擊性能好，溫度分布均勻等優點，而且由于環氧樹脂干式變壓器不使用變壓器油，不會產生油污染，無爆炸危險。產品可作為配電變壓器廣泛適用于電力系統城網改造，也可用于高層建筑、機場、車站、港口、地鐵待對消防、環保有嚴格、特殊要求的多種場合。

產品結構：

10KV環氧樹脂干式變壓器主要由變壓器鐵芯，變壓器繞組，變壓器絕緣、變壓器引線，變壓器冷卻裝置和測溫裝置。配電變壓器線圈在高精度繞線機上繞制，低壓繞組采用箔式繞制結構，較大容量變壓器留有通風氣道，繞制完成后進行真空干燥，澆注固化過程嚴格按照工藝要求進行操作，使線圈內無氣泡、空穴，變壓器產品達到優質運行效果。

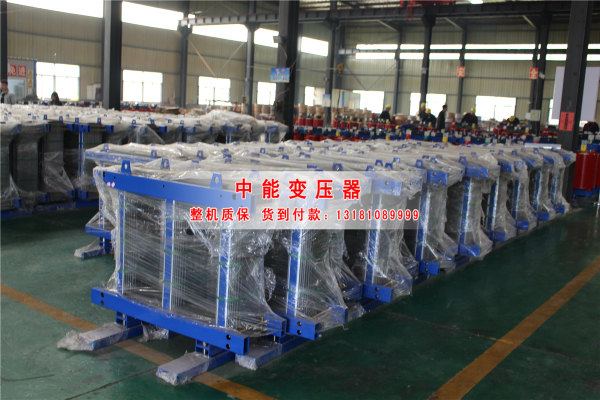

鐵芯：

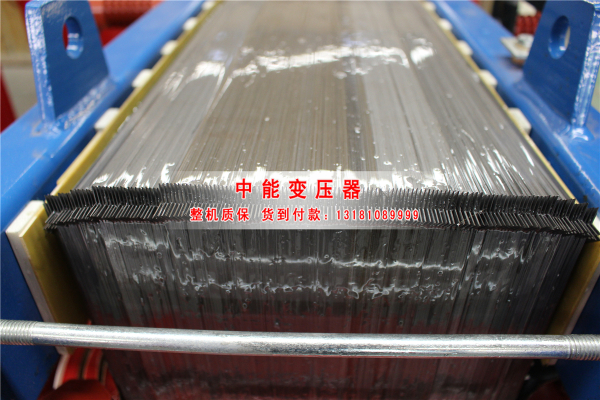

該系列配電變壓器鐵芯選購優質高導磁的晶粒取向冷軋硅鋼片，并采用先進的硅鋼片剪切線、45°全斜接縫階梯進迭片，芯柱采用F級無緯帶綁扎及鐵軛不沖孔拉板固定新型結構等先進工藝，鐵芯表面采用環氧樹脂包封，減小了漏磁影響，有效改善了磁路分布，降低了鐵芯噪聲、空載損耗和空載電流，使得配電變壓器產品外觀質量大大提高。

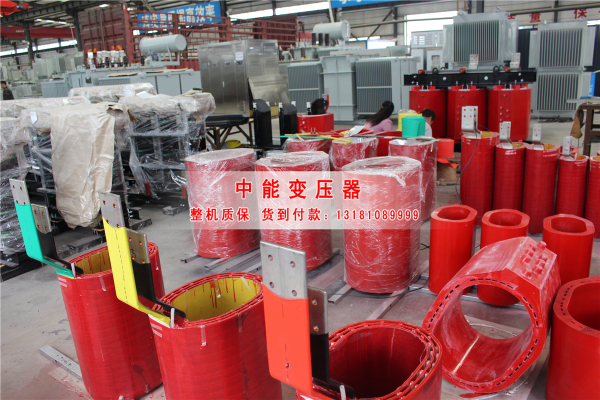

高壓繞組：

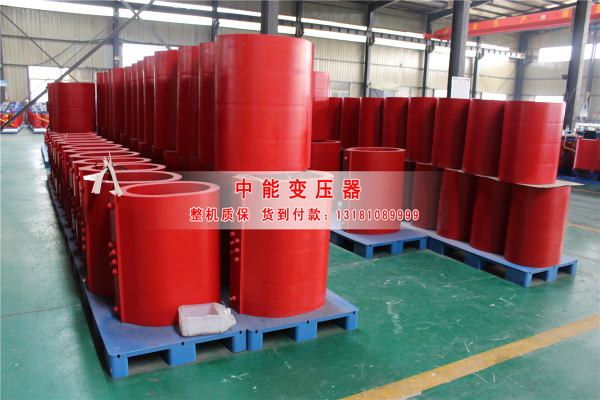

高壓繞組采用分段分層式，大大的降低了繞組層間電壓，采用帶填料環氧樹脂真空澆注成型，減小了繞組內部局部放電量，提高了線圈的電氣性能。配電變壓器繞組層間采用DMD環氧樹脂預浸布，增加耐壓強度，繞組表面采用玻璃纖維網格布填充，增強了線圈的機械強度，提高了配電變壓器產品抗短路的能力，線圈永不開裂。

低壓繞組：

低壓繞組采用箔式結構，線圈采用軸向冷卻風道，增強散熱能力，配電變壓器低壓繞組層間采用DMD環氧樹脂預浸布，端部采用環氧樹脂封灌，整體固話成型。

產品特點

1、阻燃 ，環氧樹脂作為SCB10干式變壓器絕緣材料本身難燃，不會在發生火災時助燃。

2、防潮和耐塵，SCB10干式變壓器繞組表面噴涂三防漆，在塵埃、潮濕等惡略環境下，對干式變壓器不會產生影響。

3、結構堅固，SCB10干式變壓器繞組采用環氧樹脂澆注固化成型，機械強度高，抗短路能力強。

4、過負載能力強，SCB10干式變壓器絕緣等級為F級，耐熱等級高，超******額定值運行能力提高。

5、維護便捷，SCB10干式變壓器無需用變壓器油，長期停運后通電干燥處理即可。

 使用環境：

1、海拔高度：≤1000 m。

2、環境溫度：

******氣溫：+40℃；

******氣溫：-40℃；

******月平均氣溫：+30℃；

******年平均氣溫：+20℃；
